rj45接口你了解嗎?了解多少?

文章出處:行業資訊責任編輯:東莞市冠創(chuàng )電子有限公司 發表時間:2021-10-27

RJ45模塊用于實現PHY之間的互連,包括PHY芯片經信號變壓器與RJ45接口相連,RJ45連接器由插頭和插座組成,RJ45插頭又稱水晶頭。這兩種元件組成的連接器連接于導線之間,以實現導線的電氣連續性。RJ45連接器就是連接器中的最重要的一種插座。RJ45插座分屏蔽型和非屏蔽型兩種。

RJ是Registered Jack的縮寫,意思是“注冊的插座”。在FCC(美國聯邦通信委員會(huì )標準和規章)中的定義是,RJ是描述公用電信網絡(luò )的接口,常用的有RJ-11和RJ-45,計算機網絡(luò )的RJ-45是標準8位模塊化接口的俗稱。

一般的RJ-45接頭是為8P8C,8P就是8個槽,8C指的是8個鍍金觸點。如果是100BASE-TX,則只需要用到其中1,2,3,6 四個觸點,即絞距較小,串擾小的綠-白綠,橙-白橙線對;如果是1000BASE-T,則需要用到全部8個觸點,1-2發送,3-6接收,而4-5和7-8雙向通訊。

室內產品網口對防雷的要求不高,可參考如下電路圖,其中,88E3081為PHY芯片,經 transformer(信號變壓器)后與RJ45插座相連。由于是百兆網絡(luò )所以將未使用的線對接1000pF的電容到大地。由于信號變壓器有一定的隔離作用,基本能滿足室內防雷要求,所以設計中未添加其他防雷器件。但需注意PCB走線的間距。
rj45接口

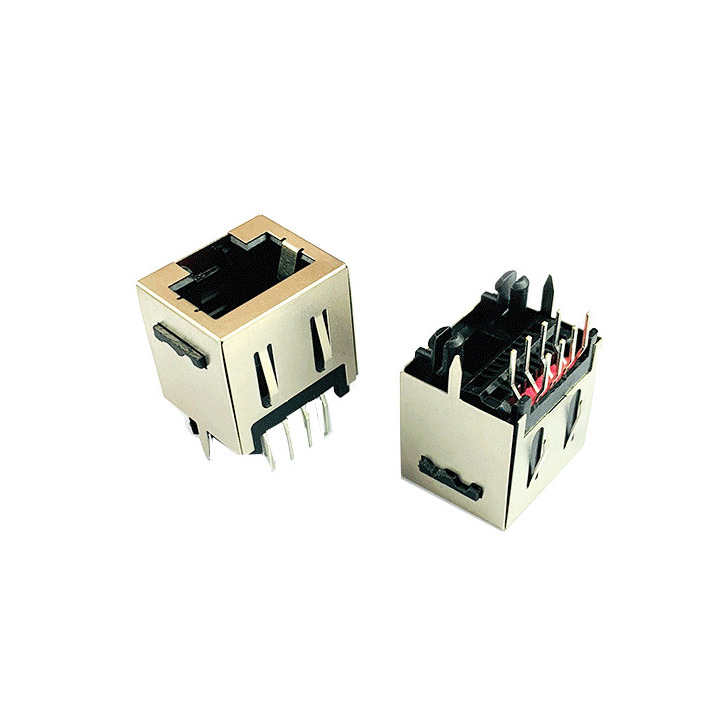

帶屏蔽即包鐵的RJ45:
部分產品由于EMC性能的要求,需要使用帶屏蔽罩的RJ45插座。屏蔽罩能阻擋內部的電磁能量向外輻射,對產品的EMC性能會(huì )有所改善。但由于屏蔽罩會(huì )暴露在產品外部,如果容易生銹將影響產品的外觀。所以,要求使用耐腐蝕的金屬合金??墒褂缅冩嚨陌阻F(SPCC)或者銅鋅合金(黃銅),白鐵價格便宜,但質地較剛硬,不利于加工,且耐腐蝕性能沒有黃銅好。RJ45插座屏蔽罩全部使用鍍鎳的黃銅。最少需滿足12小時的鹽霧試驗。

集成信號變壓器的RJ45:
有些高端RJ45產品內部集成有信號變壓器。所用型號主要分為百兆兩線共模信號變壓器和千兆三線共模變壓器,內部會(huì )包含小塊PCB集成Bob-smith電路,這使得其測試項無法完全遵循信號變壓器評估規范的要求。主要差別:

(1)測試雜散電容時不得不考慮C1的容值,30pF*N相對于1000pF的容值誤差幾乎可以忽略不計,所以需要根據具體型號的電路圖選取測試pin腳,但供應商一般只會(huì )給出包含C1的電容值。

(2)hi-pot測試信號變壓器的要求為:所有初級線圈側的引腳短接,所有次級線圈側的引腳短接,其間加1500Vac,測試1min漏電流需要小于1mA。不同型號RJ45的pin內部引線方式不同且包含了附加電路,測試時需直接參考802.3相關章節的要求,此處簡單引用原文:The PHY shall provide electrial isolation between the DTE,or repeater citcuits including frame ground,and all MDI leads.
