rj45網絡接口怎么樣連接?你知道嗎?

文章出處:公司動態責任編輯:東莞市冠創電子有限公司 發表時間:2021-12-14

RJ45接口通常用于數據傳輸,最常見的應用為網卡接口。RJ45是各種不同接頭的一種類型;RJ45頭根據線的排序不同的法有兩種,一種是橙白、橙、綠白、藍、藍白、綠、棕白、棕;另一種是綠白、綠、橙白、藍、藍白、橙、棕白、棕;因此使用RJ45接頭的線也有兩種即:直通線、交叉線。

連接方法:
直通(正線):標準568B:兩端線序一樣,從左至右線序是:白橙,橙,白綠,藍,白藍,綠,白棕,棕。
交叉(反線):標準568A:一端為正線線序,另一端為從左至右線序為:白綠,綠,白橙,藍,白藍,橙,白棕,棕。

以下是各類設備的連接情況下,正線和反線的正確選擇。其中HUB代表集線器,SWITCH代表交換機,ROUTER代表路由器:
PC-PC 反線
PC-HUB 正線
HUB-HUB普通口 反線
HUB-HUB級連口-級連口 反線
rj45網絡接口
HUB-HUB普通口-級連口 正線
HUB-SWITCH 反線
HUB(級聯口)-SWITCH 正線
SWITCH-SWITCH 反線
SWITCH-ROUTER 正線
ROUTER-ROUTER 反線
100BaseT連接雙絞線,以100Mb/S的EIA/TIA 568B作為標準規格。

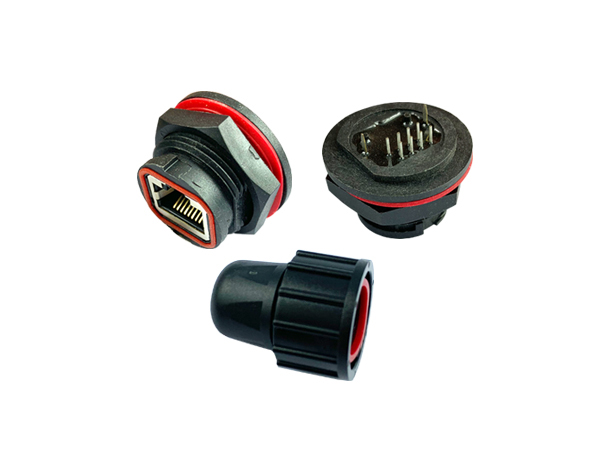

網絡RJ45接口系列產品特性如下:
1  低成本:使用標準的RJ45線和水晶頭

2  無信號任何衰減:由于該插頭和插座無須破壞或中斷原來的任何連線結構,所以不存在信號的衰減。

3  連接方便:無須任何安裝工具,依照安裝說明可以實現快速安裝使用。

4  連接可靠,防止震動,由于該插頭插座使用反卡口的連接方式,比傳統的螺紋等其他方式要連接更為可靠。

5  防水防塵達到 IP67標準的要求。
