rj45插座怎么樣接線?你知道嗎?

文章出處:行業資訊責任編輯:東莞市冠創電子有限公司 發表時間:2022-03-24

RJ45由RJ45插頭和RJ45插座組成,這兩種元器件組成的連接器連接于導線之間,以實現導線的電氣連續性。RJ45模塊的核心是模塊化插孔。鍍金的導線或插座孔可維持與模塊化的插座彈片間穩定而可靠的電器連接。

由于彈片與插孔間的摩擦作用,電接觸隨著插頭的插入而得到進一步加強。插孔主體設計采用整體鎖定機制,這樣當模塊化插頭插入時,插頭和插孔的界面外可產生最大的拉拔強度。RJ45模塊上的接線模塊通過“U”形接線槽來連接雙絞線,鎖定彈片可以在面板等信息出口裝置上固定RJ45模塊。

線序連接:
信息模塊或RJ45連插頭與雙絞線端接有T568A或T568B兩種結構。在T568A中,與之相連的8根線分別定義為:白綠、綠;白橙、藍;白藍、橙;白棕、棕。在T568B中,與之相連的8根線分別定義為:白橙、橙;白綠、藍;白藍、綠;白棕、棕。其中定義的差分傳輸線分別是白橙色和橙色線纜、白綠色和綠色線纜、白藍色和藍色線纜、白棕色和棕色線纜。

為達到最佳兼容性,制作直通線時一般采用T568B標準。RJ45水晶頭針順序號應按照如下方法進行觀察:將RJ45插頭正面(有銅針的一面)朝自己,有銅針一頭朝上方,連接線纜的一頭朝下方,從左至右將8個銅針依次編號為1~8。

從引針1至引針8對應線序為:
T568A:① 白-綠、② 綠、③ 白-橙、④ 藍、⑤ 白-藍、⑥ 橙、⑦ 白-棕、⑧ 棕
口訣1:綠藍橙棕,淺色在前,三五互換
口訣2:白綠綠,白橙藍,白藍橙,白棕棕

T568B:① 白-橙、② 橙、③ 白-綠、④ 藍、⑤ 白-藍、⑥ 綠、⑦ 白-棕、⑧ 棕
口訣1:橙藍綠棕,淺色在前,三五互換
口訣2:白橙橙,白綠藍,白藍綠,白棕棕

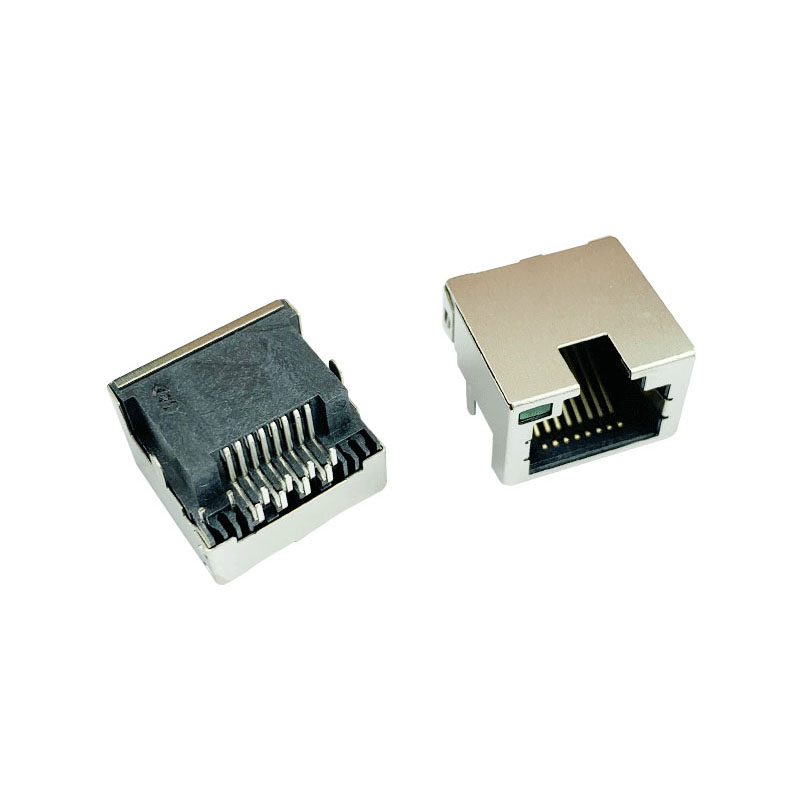

rj45插座
兩種國際標準并沒有本質的區別,只是顏色上的區別,需要注意的是在連接兩個RJ45水晶頭時必須保證:
1、2腳對是一個繞對,3、6腳對是一個繞對,4、5腳對是一個繞對,7、8腳對是一個繞對。在同一個綜合布線系統工程中,只能采用一種連接標準。制作連接線、插座、配線架等一般較多地使用TIA/EIA-568-B標準,否則,應標注清楚。

電纜需與同類的連接器件端接。比如,5e類和6類的連接器,在外觀上很相似,但在物理機構上是有差別的。如果把一條5e類電纜與一個3類標準連接器或配線盤端接,就會把電纜信道的性能降低為3類。所以為了保證電纜的性能指標,模塊連接器也必須達到相應的標準 。

網絡傳輸線分為直通線、交叉線和全反線。直通線用于異種網絡設備之間的互連,例如,計算機與交換機。交叉線用于同種網絡設備之間的互連,例如,計算機與計算機。全反線用于超級終端與網絡設備的控制物理接口之間的連接
