RJ45的分類有哪些?你知道嗎?

文章出處:行業資訊責任編輯:東莞市冠創(chuàng )電子有限公司 發表時間:2022-03-24

RJ45是布線系統中信息插座(即通信引出端)連接器的一種,連接器由插頭(接頭、水晶頭)和插座(模塊)組成,插頭有8個凹槽和8個觸點。RJ是Registered Jack的縮寫,意思是“注冊的插座”。在FCC(美國聯邦通信委員會(huì )標準和規章)中RJ是描述公用電信網絡(luò )的接口,計算機網絡(luò )的RJ45是標準8位模塊化接口的俗稱。

插座/模塊:
規格:
常用的RJ45非屏蔽模塊高2cm、寬2cm、厚3cm,塑體抗高壓、阻燃,可卡接到任何M系列模式化面板、支架或表面安裝盒中,并可在標準面板上以90°(垂直)或45°斜角安裝,特殊的工藝設計至少提供750次重復插拔。模塊使用了T568-A和T568-B布線通用標簽。這種模塊是綜合布線系統中應用最多的一種模塊,無論從三類、五類、還是超五類和六類,它的外形都保持了相當的一致。

分類:
不同廠商的信息模塊的接線結構和外觀也不一致,分類方法也不一樣。

按RJ45模塊的安裝位置來分,分為埋入型、地毯型、桌上型和通用型四個標準。

按屏蔽性能分為非屏蔽模塊和屏蔽模塊。當安裝屏蔽電纜系統時,整個鏈路都必須屏蔽,包括電纜和連接件,都需要用屏蔽的信息模塊。

根據模塊端接時是否需要打線來分,信息模塊有打線式與免打線式信息模塊。打線式信息模塊需用專用的打線工具將雙絞線導線壓入信息模塊的接線槽內。免打線工具設計也是模塊的人性化設計的一個體現,這種模塊端接時無需用專用刀具。
按照接線部位的不同,分為在上部端接和尾部端接兩種,大部分產品采用上部端接方式。

特殊設計:
內置防塵蓋系列插座具有一個彈簧承載的內置防塵蓋,在插入和拔出跳線插頭時,防塵蓋可以自動縮進和彈出。此外,其獨有的彈簧支撐的“門”保證了跳線插頭絕不會(huì )只插入一部分,而影響穩定的數據傳輸。帶防塵蓋的傳統插座通常都要求使用兩只手才能打開防塵蓋,插入跳線,而Molex企業布線網絡(luò )設內置防塵蓋插座則允許使用一只手插入跳線,其使用起來更加簡便。

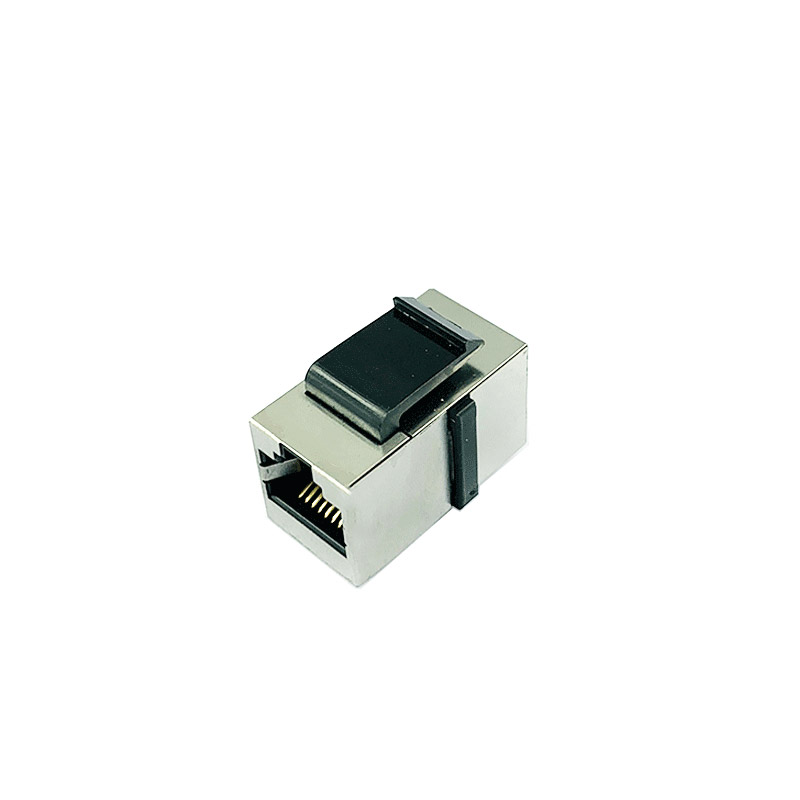

RJ45
另外,在每次連接/斷開時,“門”會(huì )擦凈針腳,可以全面防止塵土和雜質進入連接器,使插座獲得最大的保護和保證可靠的資信傳輸能力。Molex內置防塵蓋的插座外觀緊湊(高21mm×寬21mm×厚26mm),在每個工作站上實現了最大密度。在一個標準尺寸的長方形墻上面板中,可以容納最多6個插座;在一個配有防塵蓋的標準尺寸的正方形墻上面板中,可以容納最多4個插座。其密度相當于傳統插座的兩倍。

為方便使用者插拔安裝,可以使用45°斜角操作。為達到這一目標,在標準模塊加上45°斜角的面板完成,也可以將模塊安裝端直接設計成45°斜角。

性能指標:
RJ45的性能指標同樣包括衰減、近端串擾、插入損耗、回波損耗和遠端串擾等。RJ45的性能技術說明:接觸電阻為2.5mΩ,絕緣電阻為1000mΩ,抗電強度為DC1000V(AC700V)時,一分鐘無擊穿和飛弧現象;卡接簧片表面鍍金或鍍銀,可接線徑為0.4mm~0.6mm;插頭插座可重復插拔次數不小于750次;8線接觸針鍍金509(inch)。

在這些性能指標要求中,串擾是設計時考慮的一個重要因素,為了使整個鏈路有更好的傳輸性能,在插座中常采用串擾抵消技術,串擾抵消技術能夠產生與從插頭引入的干擾大小相同、極性相反的串音信號來抵消串擾。如果由模塊化插頭引入的串音干擾用“++++”表示,插座產生的相反的串音則用“----”表示。當兩個串音信號的大小相等,極性相反時,總的耦合串音干擾信號的大小為零。
